特性
機台技術規格
-
標準主軸轉速
8,000 rpm
-
選購主軸轉速
12,000 rpm -
剛性攻牙
3,000 rpm
-
主軸鼻端錐度
BBT40
-
三軸位移速度 X, Y, Z
36 / 36 / 36 m/min -
高速機械式換刀系統 T-T
M 2.2 sec / F 3.2 sec 密閉式熱源分離電器箱

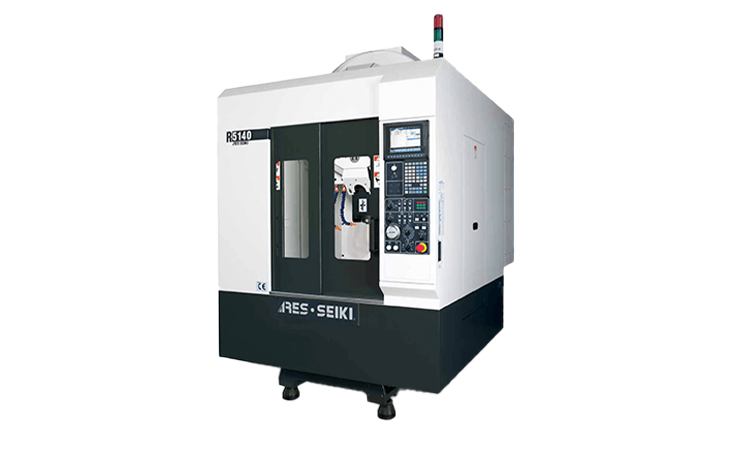

產品介紹
裸機
刀庫
直結式主軸 BBT40
伺服刀庫 ( 選配 )
第四軸 ( 選配 )
油冷卻機 ( 選配 )
油霧機 ( 選配 )
機器規格表
| 單位 | R-5140 |
|
| 工作台尺寸 |
mm | 600 x 410 |
| 工作台最大荷重 |
kg | 250 |
| X軸行程 |
mm | 510 |
| Y軸行程 |
mm |
400 |
| Z軸行程 |
mm |
460 |
| 主軸鼻端至工作台 | mm | 140 ~ 600 |
| 主軸錐孔規格 | BT40 | |
| 拉栓 | MAS403 P40T-1 ( 45° ) | |
|
主軸馬力 |
|
|
| 三菱 |
kw | 7.5 / 5.5 |
| 發那科 |
kw | 7.5 / 5.5 |
| X軸驅動馬達 | ||
| 三菱 | kw | 1.5 |
| 發那科 | kw | 1.6 |
| Y軸驅動馬達 | ||
| 三菱 | kw | 1.5 |
| 發那科 | kw | 1.6 |
| Z軸驅動馬達 | ||
| 三菱 | kw | 3.0 |
| 發那科 | kw | 3.0 |
| 主軸轉速 | rpm | 8,000 |
| 三軸位移速度 X, Y, Z | m/min | 36 / 36 / 36 |
| 刀具數量 | no. | 12 |
| 最大刀具重量 | kg | 3 |
| 最大刀具長度 | mm | 250 |
| 換刀時間 ( 鄰近刀 ) | sec | M2.2 / F3.2 ( T-T ) |
| 淨重 | kg | 3500 |
| 佔地面積 | mm | 1560 x 2670 x 2825 |
- 換刀時間在三菱控制器電源60Hz測試條件，如有標準規格之外特殊需求請洽本公司營業人員。
- 本公司保留針對規格設計的權利，如有變更恕不另通知。
- 實際規格，以訂單內容為依據。
