特性
機台技術規格
-
主軸轉速 ( 標準配備 )
10,000 rpm -
主軸轉速 ( 選購配備 )
12,000 / 15,000 / 20,000 / 24,000 rpm
-
主軸鼻端錐度
BBT30
-
主軸馬力 ( 三菱 )
5.5 / 3.7 kw -
主軸馬力 ( 發那科 )
5.5 / 3.7 kw -
主軸馬力 ( 西門子 )
4.8 kw
-
三軸快速位移 X,Y,Z
48 / 48 / 48 m/min
-
X 軸行程
400 mm -
Y 軸行程
500 mm -
Z 軸行程
400 mm -
刀具數量
20+1 tools -
換刀時間 ( T-T )
2.2 sec -
工作台尺寸
Ø255 mm
產品介紹

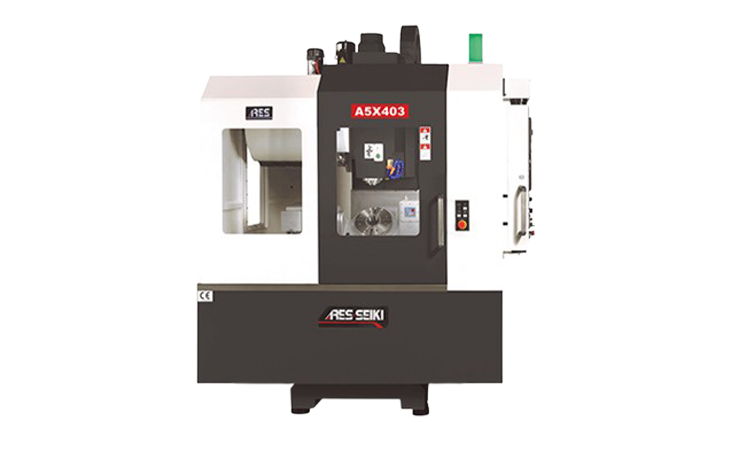

機台外觀
裸機
旋轉工作台
鐵屑輸送機 ( 含蓄屑機 )( 選配 )
CTS主軸馬達 ( 選配 )
CTS紙帶過濾機+水箱 ( 選配 )
油冷卻機 ( 選配 )
油霧機 ( 選配 )
機器規格表
| 單位 | A5X403 |
|
| 工作台尺寸 |
mm | Ø255 mm |
| 工作台最大荷重 |
kgf | 50 |
| 最大工件尺寸（直徑*高） |
mm | Ø360 × 250 |
| C軸旋轉最小分割角度 |
degree | 0.001 |
| A,C軸累積分割精度 |
sec | 50 / 15 |
| A,C軸重覆精度 | sec | 8 / 4 |
| A軸傾斜角度 | degree | ±110 |
| A,C軸最高轉速 | rpm | 16.6 / 25 |
| X, Y, Z 軸行程 | mm | 400 × 500 × 400 |
| 三軸位移速度 | m/min | 48 / 48 / 48 |
| 三軸雙向定位精度 | mm | VDI 3441 |
| 三軸雙向重複定位精度 | mm | VDI 3441 |
| 主軸轉速 | rpm | 10,000 |
| 主軸錐孔規格 | BT30 | |
| 拉栓 | MAS 403 P30T-1 ( 45° ) | |
| 主軸傳動方式 | 直结式 | |
| 主軸鼻端至工作台 | mm | 30 ~ 430 |
| 主軸中心至Z軸軌道 | mm | 570 |
| 主軸馬力 |
|
|
| 三菱 |
kw | 5.5 / 3.7 |
| 發那科 |
kw | 5.5 / 3.7 |
| 西門子 |
kw | 4.8 |
| X軸驅動馬達 | ||
| 三菱 | kw | 1.5 |
| 發那科 | kw | 1.6 |
| 西門子 | kw | 2.3 |
| Y軸驅動馬達 | ||
| 三菱 | kw | 1.5 |
| 發那科 | kw | 1.6 |
| 西門子 | kw | 2.3 |
| Z軸驅動馬達 | ||
| 三菱 | kw | 3.0 |
| 發那科 | kw | 3.0 |
| 西門子 | kw | 3.3 |
| A軸驅動馬達 | ||
| 三菱 | kw | 1.5 |
| 發那科 | kw | 1.6 |
| 西門子 | kw | 2.3 |
| C軸驅動馬達 | ||
| 三菱 | kw | 1.0 |
| 發那科 | kw | 1.0 |
| 西門子 | kw | 2.3 |
| 刀具數量 | tools | 20+1 |
| 最大刀具重量 | kg | 8 / 4 |
| 最大刀具長度 | mm | 200 |
| 最大刀具直徑 ( 無鄰近刀具時） | mm | 60 （80） |
| 換刀時間 (T-T) | sec | 2.2 |
| 換刀型式 | 刀臂式 | |
| 水箱容量 | L | 260 |
| 切削水泵功率 | W | 600 × 2 pcs |
| 出水量 | L/min | 136 |
| 機內排屑方式 | 冲屑式 | |
| 機外鐵屑輸送機 | 選購 | |
| 機械淨重 | kg | 3900 |
| 佔地面積 | mm | 1970 × 3032 × 2700 |
- 換刀時間在三菱控制器電源60Hz測試條件，如有標準規格之外特殊需求請洽本公司營業人員。
- 本公司保留針對規格設計的權利，如有變更恕不另通知。
- 實際規格，以訂單內容為依據。
