特性
機台技術規格
-
工作台尺寸
2100 x 430 mm
-
標準主軸轉速
10,000 rpm
-
選購主軸轉速
12,000 / 15,000 / 20,000 / 24,000 rpm
-
Spindle Taper
BBT30
-
刀具數量
20 pcs -
X / Y / Z軸行程
2000 / 400 / 350 mm -
直結式主軸傳動系統
產品介紹
移動式操作箱
移動式操作箱
水箱
伺服刀庫
裸機

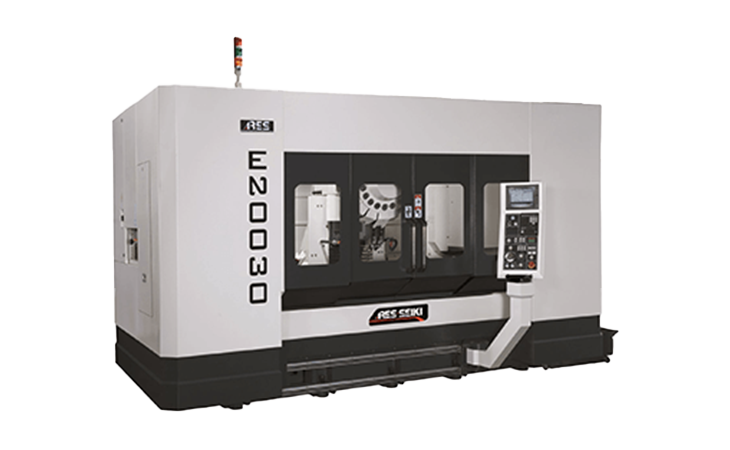

機器規格表
| 單位 | E20030 |
|
| 工作台尺寸 |
mm | 2100 x 430 |
| 工作台最大荷重 |
kg | 800 |
| X, Y, Z 軸行程 |
mm | 2000 x 400 x 350 |
| 主軸鼻端至工作台面 | mm | 150 ~ 500 |
| 主軸錐孔規格 | BT30 | |
| 拉栓 | MAS403 P30T-1 ( 45° ) | |
|
主軸馬力 |
|
|
| 三菱 |
kw | 5.5 / 3.7 |
| 發那科 |
kw | 5.5 / 3.7 |
| 西門子 | kw | 4.8 |
| X軸驅動馬達 | ||
| 三菱 | kw | 3.0 |
| 發那科 | kw | 3.0 |
| 西門子 | kw | 3.3 |
| Y軸驅動馬達 | ||
| 三菱 | kw | 1.5 |
| 發那科 | kw | 1.6 |
| 西門子 | kw | 2.3 |
| Z軸驅動馬達 | ||
| 三菱 | kw | 3.0 |
| 發那科 | kw | 3.0 |
| 西門子 | kw | 3.3 |
| 主軸轉速 | rpm | 10,000 |
| 三軸位移速度 X, Y, Z | m/min | 36 / 48 / 60 |
| 刀具數量 | no. | 20 |
| 最大刀具重量 | kg | 3 |
| 最大刀具長度 | mm | 200 |
| 換刀時間 ( T-T ) | sec | 2.2 |
| 水箱容量 | L | 292 |
| 淨重 | kg | 7800 |
| 佔地面積 | mm | 4420 x 2970 x 2775 |
- 換刀時間在三菱控制器電源60Hz測試條件，如有標準規格之外特殊需求請洽本公司營業人員。
- 本公司保留針對規格設計的權利，如有變更恕不另通知。
- 實際規格，以訂單內容為依據。
